Smart robot 3D cutting 3D 파이버 레이저 컷팅기
3 차원 파이버 레이저 절단기는 갠트리 고정형 산업용 로봇 또는 수직 고정형 산업용 로봇베이스 구조를 채택하고 있습니다.
파이버 레이저를 장착하여 고품질 레이저를 파이버 커팅 헤드에 유연하게 전송 합니다.
적용된 산업용 로봇은 유연하고 빠른 동작 성능과 결합되어 다양한 제품 및 다양한 궤도에 대한 프로그래밍 또는 오프라인 프로그래밍을 설정할 수 있습니다.
특히 3 차원 자동차 부품의 특수 형상 가공에 적합하므로 자동차 부품 가공에 널리 사용됩니다.
3D 파이버 레이저 절단기는 설치 면적이 적고 작동 및 유지 보수가 간단하며 유지 보수 비용이 낮으며 높은 안정성, 고정밀, 고성능 및 고속을 통합 한 첨단 3D 파이버 레이저 절단 장비입니다.
설비 주요 구성 요소
구성 요소 설명

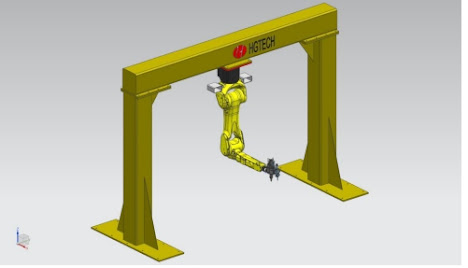

1. 갠트리 프레임 (옵션)
로봇이 설치될 강철 구조의 갠트리 프레임은 높은 안정성을 사용자에게 제공합니다.
작동 중 로봇에서 발생하는 진동의 균형을 효과적으로 유지하고 레이저 헤드의 반복 위치 정밀도를 보장합니다.
또한 로봇을 상단에 위치시켜 작업영역을 극대화할 수 있도록 설계되어 있습니다.
2. 3D 컷팅 로봇
주요 기술 파라미터:
1. 로봇 모델 명 및 유효 거리 : FANUC M20IB 거리 : 3000MM
2. 로봇 반복 위치 정밀도:+-0.2mm
3. 최대 속도: 30m/min
4. 환경 온도：5C- 45C
5. 전원: 3 상 4 선식 AC 380V（±10%），60HZ
6. IP 등급: IP54
7. 주요 가공 부품 : 3D 부품의 절단 및 가공
3. 레이저
Raycus 에서 생산 한 2000W 파이버 레이저 발생기를 사용하는 레이저는 다음과 같은 특
성을 가지고 있습니다.
유지 관리가 필요하지 않습니다.
광 가이드 시스템은 광섬유로 구성됩니다.
워밍업 시간이 필요하지 않습니다.
우수한 빔 품질 및 높은 전력 밀도를 바탕으로 절단 성능이 매우 뛰어납니다.
유연한 라이트 가이드 시스템은 통합하기 쉽습니다.
기계의 안전한 작동을 보장하는 통합 냉각 시스템을 갖고 있습니다.
파이버 레이저 컷팅 헤드
컷팅 헤드는 전용 3D 파이버 레이저 컷팅 헤드로서 스트로크 10mm 의 자동 추적 시스템을 갖고 있어 스탬핑 부품의 변형에 효과적으로 대응될 수 있습니다.
또한 충돌 방지 보호 장치가 내장 되어 있습니다.
5. 제어 시스템
본 설비는 다년간 개발 및 응용 경험을 바탕으로 한 최적화된 제어 시스템을 갖추고 있습니다.
제어 시스템을 통해 레이저와 로봇은 완벽하게 결합 운용 되어 사용자에게 뛰어난 가공 효과를 보장해 드립니다.
또한 모듈형으로 설계된 제어 시스템은 유지 보수에 매우 뛰어난 장점을 갖고 있으며. 자체 진단. 경보 기능 감지, 비상 정지, 오류 내용표시 등의 기능을 갖고 있습니다.
6. 가공 테이블 플랫폼 (옵션)
절단 작업대는 고정 작업대의 형태를 채택하고 있으며 제품에 대응되는 지그를 쉽게 교체할 수 있도록 제작 되었습니다.
설치 현장 요구 사항
◆ 설치 조건
레이저 절단기가 장기간 안정적으로 작동하기 위해서는 냉각수, 전기, 가스, 작업환경,
기초, 가공 재료 등에 대해 다음과 같은 요구 사항이 있습니다.
샘플 이미지
